牙科学水胶体印模材料拉伸粘接强度试验装置 文

　

牙科学水胶体印模材料拉伸粘接强度试验装置



本装置用于3A型及匹配藻酸盐组合试样的拉伸粘接强度试验，整套包含：成对试样成形模具、试样调直支撑槽、对开圆管式试样支撑环、金属/树脂圆片、管状稳定静载砝码组件。



执行标准

YY 1027-20187.9拉伸粘接强度试验(仅适用于3A型和所匹配的藻酸盐组合的试样)

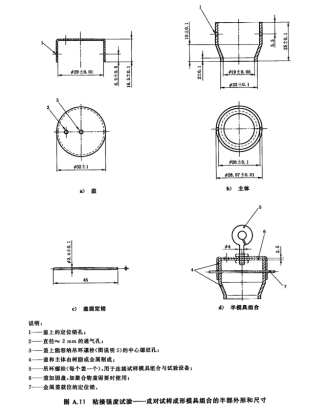

一、上下对开式拉伸试样成形模具(图A.11)

整套由盖、主体、盖固定销组成，材质：树脂/金属

1.盖

外径：32±1mm

内腔直径：029±0.01mm

总高度：16.5±0.1mm；内腔深度：6.5±0.5mm

定位销孔：1处；通气孔：中≈2mm；中心螺纹孔(适配吊环螺栓)

2.主体

总高：25±0.1mm

上口外径：028.97±0.01mm，上口内径：026±0.1mm。中间最小内径：19±0.05mm，底部外径：22±0.1mm

上口台阶高度：10±0.1mm；锥段高度：5.5mm；底部直段高度：2±0.1mr

3.盖固定销

长度：45mm，销直径：2.4±0.1mm

4.吊环螺栓：配套，用于连接模具组合与试验机；配套盖加固盘(聚L盖使用)

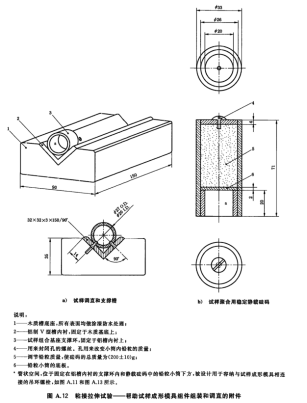

二、试样装配组调直和支撑槽(图A.12a)

1.木质槽底座：外形尺寸150mmX90mmX35mm，全表面防水涂漆处理

2.铝制V型槽内衬：90°V型槽，固定在木质底座上

3.试样组合基座支撑环(对开圆管式试样支撑环)

外圆外径027OD，内孔内径20ID

支撑环安装于铝V槽内衬，与模具、静载砝码筒空间尺寸匹配



三、静载砝码组件(图A.12b，管状稳定负载)

1. 砝码筒外形：总高71mm，底板厚2mm，底部开口段高度20mm

2. 筒体外径033mm，中层内径026mm，内孔o20mm

3. 顶部带密封螺丝：可拆装，用于增减内部铅粒，砝码总质量：200±10g

4. 内部填充铅粒，用于试样成型施加静载；筒内部空腔用于容纳模具吊环螺栓



四、金属/树脂圆片（制凹陷窝用）

直径：约25mm

厚度：约1.5mm

材质：金属或树脂

用途：在藻酸盐印模材料上挖出凹陷窝，用于注入琼脂材料



五、装置配套与功能说明

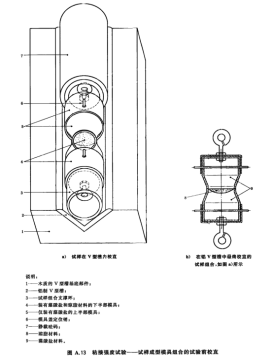

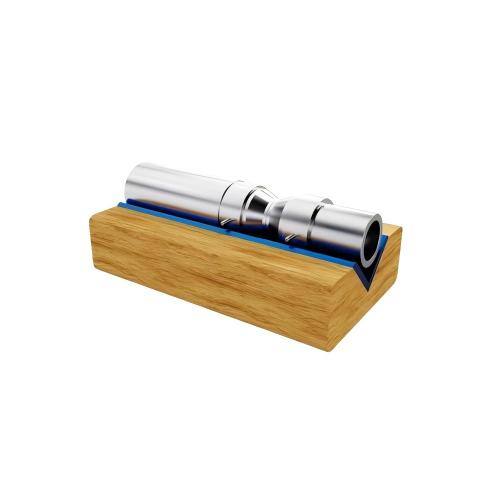

1.试样调直功能：V型支撑槽+支撑环组合，实现试样模具组合水平同轴调直(图A.13)

2.试样组合结构：上半模具填充藻酸盐材料、下半模具填充琼脂材料；上下模具对接后施加200g静载，固化后用于拉伸粘接强度测试

3.材质：模具、固定销可选用金属或树脂；支撑内衬采用铝材；底座为防水处理木材

4.工装精度：尺寸公差严格遵循图纸标注，形位公差保证模具合模同轴度



六、试验适用

试验对象：3A型藻酸盐印模材料及其匹配试样，测试拉伸粘接强度

工装整套包含：成形模具(2半模+销+吊环)、V型调直支撑槽、对开支撑环、200g可调铅粒静载祛码筒、中25X1.5mm取样圆
