汽车电线束和电气设备用连接器高压水喷射测试

时间：2026-10-19 08:42 点击次数：

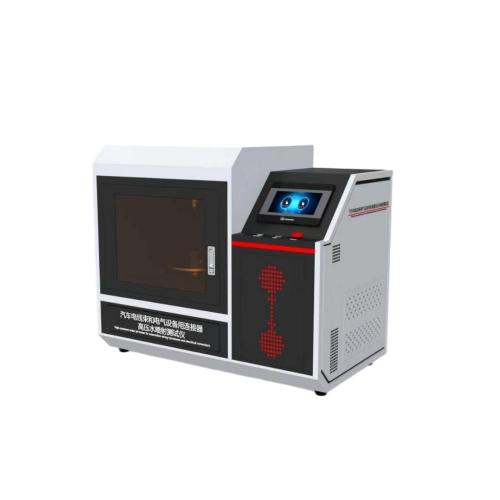

F1157 汽车电线束和电气设备用连接器高压水喷射测试仪

一、设备介绍

本高压水喷射测试仪严格依据QC/T 1067.1-2017《汽车电线束和电气设备用连接器第1部分：定义、试验方法和一般性能要求》标准研发制造，专为汽车线束、车载电气连接器、接插件、线束总成的高压防水喷射试验设计，可jing准复现标准规定的高压水喷射试验工况，模拟车辆行驶中高压冲洗、雨水高压冲刷等严苛工况，验证汽车连接器及线束的防水、密封抗冲击性能

二、执行标准

QC/T 1067.1-2017《汽车电线束和电气设备用连接器 di1部分：定义、试验方法和一般性能要求》

三、技术参数

‌项目‌	‌参数要求‌
控制系统‌	PLC
操作界面‌	彩色7寸触摸屏，中英文切换‌
通讯接口	USB
工作台转速	5±1r/min
转速精度	±0.2r/min
位置角度	0°～90°可调
喷射距离	100mm-150mm
压力调节范围	0～12MPa
压力控制精度	≤±0.5%FS
水流量	14L/min～16L/min
流量控制精度	±5%
水温	常温-85℃可调
标准试验时长	30S
‌项目‌	‌参数要求‌
时间控制范围	0～999s可任意预设
计时精度	±0.1s
安全配置	急停按钮、过载保护
电源	AC 220V，50 Hz

四、配置清单

主机1台；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;
