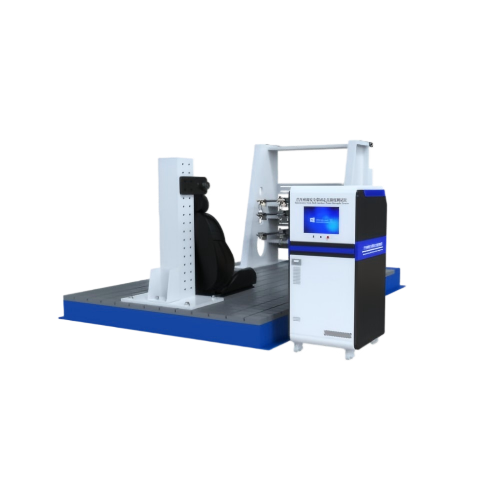

汽车座椅安全带固定点强度测试仪

一、仪器用途

主要用于汽车座椅、车身侧围、地板等结构上的安全带卷收器固定点、导向环固定点、锁扣固定点以及ISOFIX约束系统固定点的静态强度验证测试。设备可覆盖M类、N类机动车的全部安全带安装固定点的测试，同时支持汽车座椅研发阶段的结构强度摸底、批量生产后的出厂抽检以及第三方检测机构的合规性判定，用于验证固定点在规定载荷下不发生断裂、脱落，且永jiu变形量不超出标准允许范围，从根源上避免车辆碰撞工况下安全带固定点失效，保障乘员约束系统的保护能力。

二、参照标准：

GB 14167-2024《机动车乘员用安全带和约束系统安装固定点》

‌

三、技术参数

项目‌	‌技术说明‌
控制系统	PLC+Windows系统
操作界面	彩色12.1寸嵌入式工业电脑，WiFi连接打印机
测试范围	0~20KN，精度±0.5%FS
位移量程	0~200mm
加载速率	100N/s~1000N/s 可调
测试时间	0-99999S 可设定
加载通道	9个独立通道可同时对座椅上的多个安全带固定点进行同步协同加载，也可单独控制任意单通道完成单点测试
加载方向调节	牵引机构可在水平面内360°任意调整角度，垂直方向可实现±90°倾角调节
工作环境条件	环境温度范围为10℃~35℃，相对湿度要求≤80%
安全防护	急停按键；过载自动保护功能。
数据输出	嵌入式微型打印机，USB通讯口导出
电源	AC220V/50Hz（自适应宽电压）

四、配置清单

主机1台；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;
