13023169219口罩颗粒过滤性测试仪--单头和双头
一、仪器简介：
自动滤料测试仪能模拟熔喷滤料或滤材实际使用环境，基于标准要求的油雾和盐雾方法进行
过滤效率及过滤阻力测试。
除此之外，自动滤料测试仪还可进行滤料透气度测试，测试孔径：1/1,1/2,1/4,1/8；
测试材料：层状熔喷滤料或过滤滤材；
测试方法：油雾法测试和盐雾法测试；
测试参数：过滤效率、过滤阻力等；
自动滤料测试仪能准确评价熔喷滤料或滤料的过滤性能，为新型过滤材料的研发，产品质量
控制，材料性能验证等提供数据依据，是科研，检测，工业生产等领域的产品性能验证
的选择。
测试原理：
标配油雾法---尘埃粒子计数法：
干燥无油压缩空气以一定流量进入气溶胶发生器，产生一定颗粒分布的气溶胶，经级联
撞击器筛分，将满足标准要求的粒度分布的颗粒从气溶胶出口排出，进入测试管道。
并到达滤料，滤料两侧安装有压差传感器，测试过程中对滤料上游及下游颗粒进行颗粒
数目监测；整个测试过程以一定流量或风量进行。
选配盐雾法--尘埃粒子计数法
干燥无油压缩空气以一定流量进入气溶胶发生器，产生一定颗粒分布的气溶胶，经级联撞击器筛分，将满足标准要求的粒度分布的颗粒从气溶胶出口排出，进入测试管道。
由于盐雾气溶胶产生带有静电，故需对盐雾气溶胶进行中和处理。且对盐雾气溶胶来讲，需对其进行加热以产生盐颗粒。方法为：将产生满足粒度要求的气溶胶与加热气体混合然后气溶胶中水分被蒸发产生盐颗粒。并到达滤料，滤料两侧安装有压差传感器，测试过程中对滤料上游及下游颗粒进行颗粒数目监测；整个测试过程以一定流量或风量进行。
气溶胶特性：
类型与粒径
盐性气溶胶（2%NaCl）：
计数中位径：0.075μm，
质量中位径：约 0.26μm
几何标准偏差 ≤1.6
油性气溶胶（如DEHS、DOP、石蜡油）
计数中位径：0.18μm，几何标准偏差 ≤1.8
质量中位径：0.3μm
几何标准偏差 ≤1.8
产品特点；
|
优点 |
集成触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，测试稳定，数据安全可靠 |
|
核心竞争力 |
操作简单方便，设备故障率低，使用国内或进口先进检测元件，整机操作顺畅，误差小，使用年限长 |
|
数据显示 |
1、实时显示当前测试数据 2、内置大容量存储器，可存储不少于1000组测试数据（数据一般保留7天会被覆盖） |
|
结构特点 |
通电就可以使用，简单快捷 |
二、满足标准
|
标准号 |
名称 |
|
NIOSH 42 CFR Part 84，EN149 |
欧盟口罩标准 |
|
GB/T 32610-2016 |
日常防护型口罩技术规范 |
|
GB 19082-2023 |
医用一次性防护服 |
|
GB2626-2019 |
呼吸防护 自吸过滤式防颗粒物呼吸器 |
|
GB 19083-2023 |
医用防护口罩 |
|
TAJ 1001-2015 PM2.5 |
防护口罩 |
|
YY 0469-2023 |
医用外科口罩 |
三、关键参数
|
参数项 |
规格 |
|
控制系统 |
PLC，智能化操作 |
|
操作界面 |
彩色7寸触摸屏，中英文切换 |
|
操作方式 |
全触控操作，可设置、调用、修改测试程序 |
|
气溶胶发生器+静电中和器+气体加热，消除颗粒静电荷干扰 |
|
|
流量范围 |
0–150 L/min，精度：±2.5％FS（可定制其他量程和精度） |
|
检测阻力范围 |
0～1000 Pa ，精度：±0.5％FS（可定制其他量程和精度） |
|
风机 |
风量95m3/h |
|
温湿度传感器 |
实时显示环境参数（标准要求 25±5℃, 30±10%RH） |
|
打印机 |
嵌入式微型打印机 |
|
适用滤料 |
⑴ 玻璃纤维滤料 ⑵ PP 滤料 ⑶ 覆膜滤料；等 |
|
检测粒径档别 |
0.3、0.5、1.0、2.0、5.0、10.0 µm（六档） |
|
标准测试面积 |
100cm² |
|
电源 |
220V/50Hz |
|
系统功耗 |
＜1500W |
|
设备外形尺寸 |
双头外形尺寸1200mm*560mm*1500mm 单头外形尺寸850mm*770mm*1540mm |
关键参数对比表：
|
参数类别 |
盐性气溶胶 |
油性气溶胶 |
通用要求 |
|
|
粒径 (CMD) |
0.075 μm |
0.18 μm |
几何标准偏差≤1.8 |
尘埃粒子计数法 |
|
流量精度 |
- |
- |
≤±2% |
|
|
过滤效率范围 |
0–99.999% |
0–99.999% |
动态检测精度1% |
准备及安装：
1. 系统设备应安放在较为清洁的环境中，远离流动气源和尘源；
2. 做好设备使用前的清洁工作；
3. 使用前，请检查测试台各种软管、电器连线是否连接良好，避免因运输颠簸造
成的松动；
4. 准备好待检测的滤料；
5. 将测试台侧面的输入电缆与外供电源（AC220V）正确连接；
四、计量要求以及测试项介绍
|
标准号 |
建议计量内容 |
建议计量点 |
|
GB/T32610-2016 GB 19082-2023 GB2626-2019 GB 19083-2023 |
流量范围0-150L/min，精度:±2.5%FS 压力范围0~1000Pa，精度:士0.5%FS |
未做要求 |
|
测试项 |
检测口罩颗粒物过滤效率（盐 / 油性）、呼吸气阻力 |
|
四、满足标准其他测试项的仪器（完整资料可咨询销售）
|
标准号以及测试项 |
仪器名称 |
图片 |
|
GB 2626-2019 |
防毒面罩死腔测试仪含口罩测试 |
|
|
GB 2626-2019 |
口罩阻燃测试仪 |
|
|
GB 2626-2019 |
口罩气流阻力测试仪 |
|
|
GB 2626-2019 |
口罩呼吸器泄漏测试仪 |
|
|
GB 2626-2019 |
呼吸面罩（口罩）呼吸阻力测试仪 |
|
|
GB 2626-2019 |
便捷式口罩密合度测试仪 |
老款
新款 |
|
GB19083-2023 |
医用口罩合成血液穿透测试仪
|
|
|
GB 2626-2019 |
口罩下方视野测试机 |
|
五、标配物品以及用途
|
名称 |
数量 |
用途 |
参考图 |
|
主机
|
1台 |
设备整机发货，无需安装 |

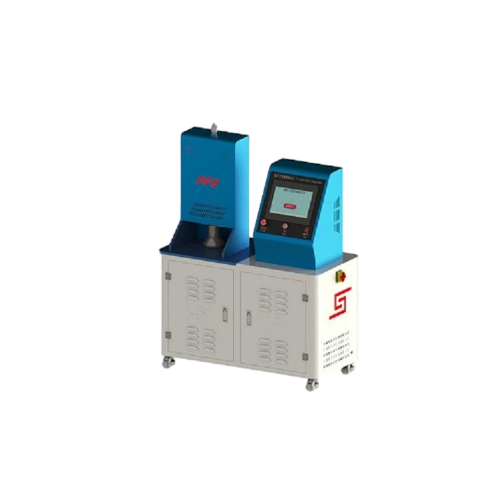

单头

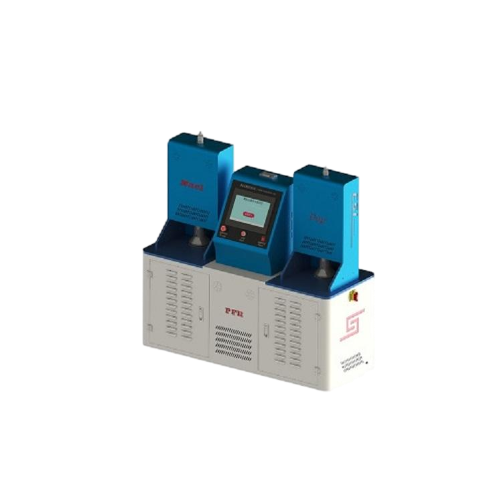

双头 |
|
电源线 |
1根 |
设备连接插座使用 |
/ |
|
说明书 |
1份 |
介绍设备使用方法以及保养等注意事项 |
/ |
|
操作视频（电子版） |
1份 |
手把手指导操作流程，学习更方便 |
/ |
|
合格证及保修卡
|
1份 |
出厂质检，质保服务 |
/ |
|
铭牌 |
1个 |
记录设备整体信息 |
/ |
六、应用场景与行业需求
|
使用单位 |
产品性能 |
|
口罩生产厂质检 |
把控口罩过滤效率、呼吸阻力，保障量产防护性能与透气舒适度合格 |
|
医疗器械实验室 |
验证医用口罩防护透气性，完成新品研发性能验证与型式试验 |
|
第三方检测机构 |
出具合规检测数据，判定口罩是否符合国标，提供权威检测报告 |
|
消防防护用品检测 |
检测消防自救面罩滤材过滤能力与通气阻力，保障火场逃生防护安全 |
七、使用注意事项
|
气源与环境 |
接入干燥无油压缩空气；实验室恒温恒湿（23℃±3℃、湿度 45%~65%），避免气溶胶受潮影响检测精度。 |
|
试样安装 |
试样平整夹紧、四周密封无漏气；避开口罩筋条褶皱，选取口罩滤材主体区域夹持。 |
|
测试操作 |
开机先校准零点；盐、油两种气溶胶切换后吹扫管路防交叉污染；严格按标准设定测试流量。 |
八、质保售后
|
安装调试 |
公司可在买方准备好设备所需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
|
保修 |
设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
|
维修反应时间 |
卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在最短的时间内尽快排除故障 |
|
终身服务 |
卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。 |
