抗渗水性冲击渗透测试仪 文章

抗渗水性冲击渗透测试仪、自洁性能装置

一、概述：

本仪器用于测定在低冲击条件下织物抗渗水性能，可用于预测服用织物的抗淋雨渗透性能，不适用于在一定张力下无法抻平的织物。
适用标准：
GBT 33732-2017 纺织品 抗渗水性的测定 冲击渗透试验
GBT 24218.17-2017 纺织品 非织造布试验方法 第17部分：抗渗水性的测定（喷淋冲击法）
YY∕T 1632-2018 医用防护服材料的阻水性 冲击穿透测试方法
AATCC42-2017拒水性：抗渗水测试

二、主要技术指标：
1）漏斗高度：610mm±10mm
2）滑漏及流失台倾角为45°；
3）喷嘴内径：45.4mm,25个孔,0.99mm±0.005mm；

4）外形尺寸：340（L）X 190（W）X 980（H）MM

三、原理及步骤：
从距待测试样（610±10）mm的高度将一定量的水喷淋到具有一定张力的试样表面，试样背面附有已知重量的吸水纸。喷淋后再次称量吸水纸的质量并计算出渗透量。
沿宽度方向将试样的一端夹持在附有金属弹簧夹的钢板上，金属弹簧夹夹口长度为（152±10）mm，再由夹口长度为（152±10）mm、质量为（0.45±0.05）kg的金属弹簧夹夹持试样的另一自由端，试样测试面接受喷淋。称量尺寸为（152±10）mm×（229±10）mm的白色吸水纸的质量，至0.1g，并将其插入试样与测试台之间。
将（500±10）mL试剂倒入试验仪的漏斗中开始喷淋试样，倒水过程中宜尽量避免出现旋涡现象。
喷淋结束后（持续喷淋停止后2s），小心取出吸水纸，并迅速称量吸水纸的质量，至0.1g。

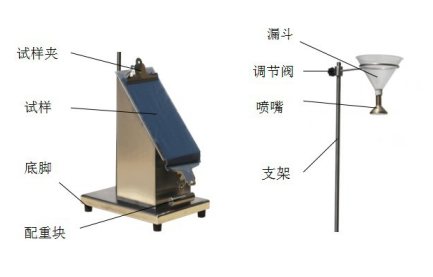

四、仪器的结构示意图：（如图）

五、仪器的注意事项及安全防范：
1、注意事项：
仪器应安放在清洁、干燥的环境条件下使用，基础稳固无震动。
仪器安装后须细心擦拭干净，以免影响测试结果。
夹试样时必须保证试样平整。
2、安全防范：
试验人员应遵循实验室操作规范，并在实验区域配带安全防护眼镜。

铁制：

不锈钢制：
