全自动液压快换接头连接器插拔泄漏测试仪，全自动液压快换接头连接器流体损失试验机
用途：
本仪器适用于阴、阳接头,成套接头,接头断开时带有和不带有密封装置的接头,以及直线运动和(或)旋转运动接通和断开管路的接头。测试快速接头的插拔的泄漏量测试。
适用标准
GB/T5861-2003/IS07241-2：2000液压快换接头试验方法
技术参数：
控制系统：PLC;
操作界面：彩色7寸触摸屏，中英文切换；
设置：在触摸屏上软件上设置相关测试参数
压力传感器：0~600Kpa精度：±0.5%FS1个
液位传感器：0~500mm精度±0.5%FS1个
精密调压阀：0~1.0Mpa；
蠕动泵有刷电机款30-185ml/min（含电源）；
储水罐：2L,不锈钢制造；
空气压缩机：25L0.6Mpa~0.8mpa
测试项目：全自动插拔泄漏测试；
外形尺寸；940*460*1400mm

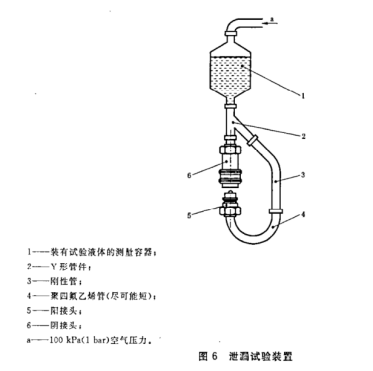

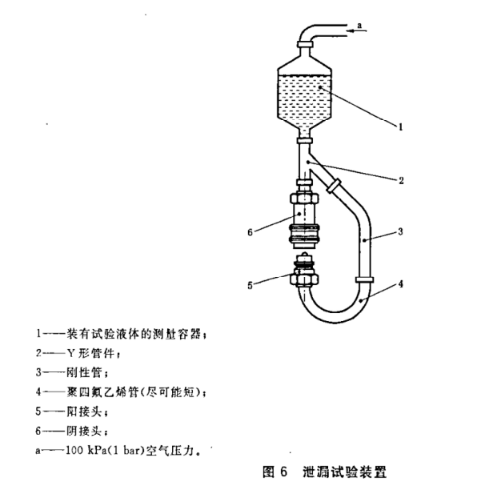

1）按图所示将接头总成装人试验装置中,保持测试的液体压力。记录量筒的液面高度。
2）连接和断开接头总成。每次断开后使泄漏液体从接头总成中排出。每次连接后轻轻敲打接头总成以清除其内部全部气泡。
3）重复进行2）所规定的步骤,直到简液而下降到至少10个刻度。记录量简液面高度。
4）用1）所记录的液面高度减去3）所记录的液面高度,再除以连接、断开循环次数,即为每次连接、断开循环的泄漏量。
5）在试验报告中记录每次连接、断开循环的泄漏量(以ml计)
基本配置
|
序号 |
名称 |
规格型号 |
数量 |
品牌 |
） |
|
1 |
工控一体机 |
CPU：≥i5硬盘：≥256G内存：≥8GWindows10系统专业版屏幕：12吋 测试软件 |
1台 |
国优 |
|
|
2 |
PLC |
1个 |
国优 |
||
|
3 |
压力传感器 |
0~600Kpa精度：±0.5%FS
|
1个 |
国优 |
|
|
4 |
液位传感器 |
0~500mm输出：0-10V精度±0.5%FS
|
1个 |
国优 |
|
|
5 |
低压精密调压阀 |
0~1.0Mpa |
1个 |
SMC |
|
|
6 |
空气压缩机 |
25L0.6~0.8Mpa |
1个 |
国优 |
|
|
7 |
电磁阀 |
AC220VDN101.6Mpa |
2 |
国优 |
|
|
8 |
测试工装夹具 |
4套（泄漏） 4套（耐压） |
自主研发 |
||
|
9 |
储水罐 |
2L |
1个 |
||
|
10 |
测试主机 |
1台 |
