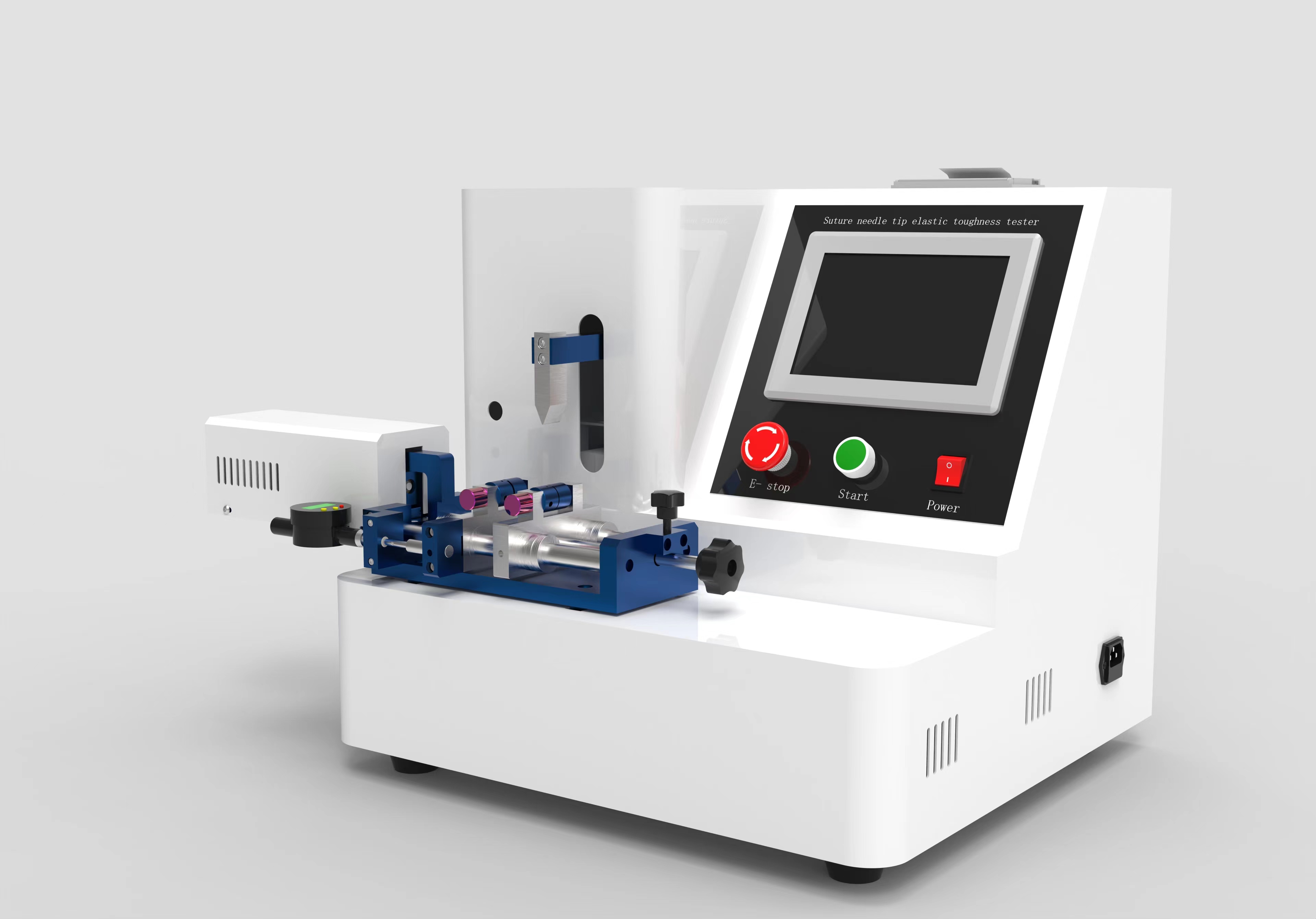

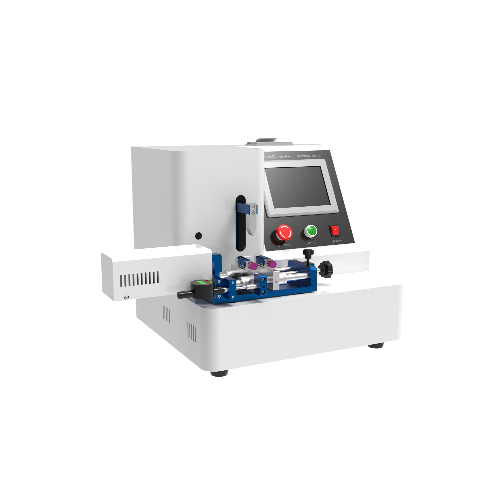

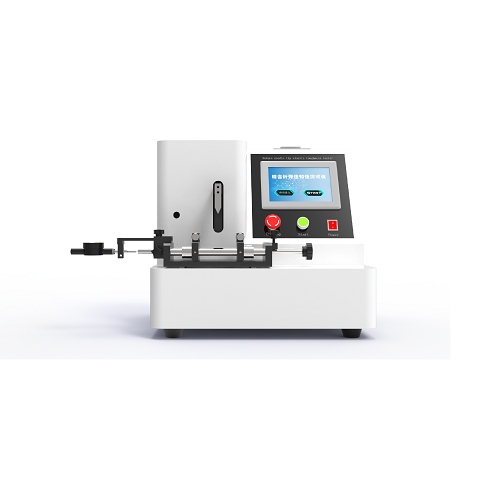

皮肤缝合针弹性测试仪 医用缝合针韧性测试仪 缝合针弹性韧性测试仪
一、设备核心功能与测试原理
双模集成测试系统：
弹性测试：通过专用夹具固定弧形缝合针（如1/2弧、3/8弧），展开针尖/针尾至标准弧形增大值后释放，测量其回弹变形量，评估针体恢复性能。
韧性测试：将针尾固定于弯曲装置，直针/三角半弯针在6mm半径圆弧上向内弯曲至90°，弧形针展开至指定形态，检测抗断裂能力。
智能控制单元：
7寸触摸屏支持中英文操作，集成PLC控制器实现参数预设、自动校准及结果判定。
实时生成力-位移曲线，机载针式打印机输出报告或USB导出数据。
二、仪器特征
采用可编程控制器、液晶屏、百分表、测距装置、传动机构、机载打印机等组成。中文菜单显示，人机对话自行设定各项参数，自动运行，实时显示下行距离。增大量、变形量，并由打印机打印出测试数据。操作方便。
本设备是检验生产厂家产品性能的检测设备。由可编程控制器，触摸屏，力值传感器，传动装置，机载打印机等组成，提供中英文菜单显示，具备人机对话设定各项参数自动运行测试模式。另增设生产单位，生产批次机打输入，使测试结果更加规范化标准化。信息安全方面采用三级密码，让信息安全可靠。测试操控范围包括：测试项目、公称规格、弧形、缝针直径、玄长、打印设定、测试、上行、下行、时间、标定，检定等功能设定。搭配机载打印测试可实时显示弹性形变数据。针对测试结果自动判断，不合格则启动自动蜂鸣报警，并由打印机打印出测试数据及结果以供分析。
三、关键技术参数
|
参数项 |
指标范围 |
|
操作系统 |
PLC控制系统 |
|
操作界面 |
彩色7寸触摸屏，中英文切换 |
|
公称规格 |
0.2～1.4mm |
|
变形分辨力 |
0.01mm |
|
控制变形速率 |
0.01 mm /s～1 mm /s |
|
测试速率 |
可任意设置 |
|
测试范围 |
0.1mm～5.0mm、可任意输入 |
|
千分表测量范围 |
0～25.4mm，精度0.001mm |
|
测距仪测量范围 |
0～6mm，误差不大于读数的±1%，分辨率0.001mm |
|
打印机 |
嵌入式式打印机 |
|
打印方式 |
每次可打印10次测试结论 |
|
电源 |
AC220V，50Hz |
|
整机功率 |
60W |
|
设备重量 |
32.5kg |
|
外形尺寸 |
700*450*480*(mm) |
四、标准化测试流程
弹性测试
样品固定：弧形针针尾/针头卡入夹具，展开至标准弧形增量（如1/2弧针展开至3/8弧状）。
释放测量：卸载后读取刻度盘变形量，若≤标准限值（如φ0.5mm针≤0.25mm）则合格。
韧性测试
弯曲加载：
直针/三角半弯针：6mm圆弧弯曲至90°保持5秒。
弧形针：展开至目标形态（如3/8弧→直针）。
结果判定：针体无裂纹或断裂即为通过。
五、执行标准与应用
|
关键项 |
说明 |
|
遵循标准 |
YY/T 0043-2016（医用缝合针）、YY 0166-2002（带线缝合针） |
|
质量控制 |
生产端降低不良率（某厂商针体断裂率从2.1%降至0.3%） |
|
临床安全 |
确保心脏手术等高精度操作中缝合针的抗弯曲性能 |
六、维护与校准
季度校准：使用标准样件校准位移系统，确保偏差≤0.002mm。
日常维护：清洁夹具防尘，避免高温/高湿环境存储。
该设备通过高精度形变控制与智能分析，成为缝合针生产质检及手术安全的核心保障工具。
七、配置清单
主机1台；
测试软件1套；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
0-25千分表;
