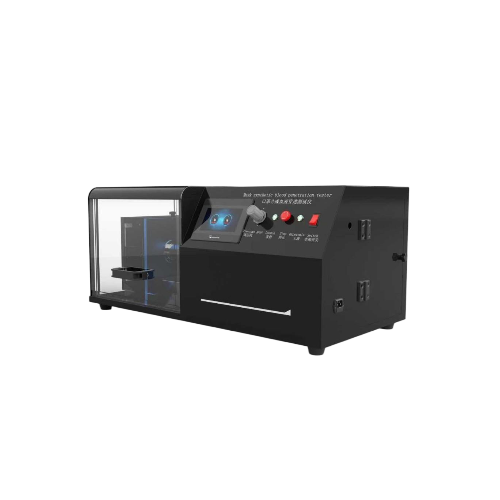

286医用口罩合成血液穿透测试仪
一、介绍
主要用于测定口罩材料抵抗合成血液渗透的能力，其技术参数严格遵循GB 19083、YY 0469、YY/T0691-2008、ASTM F1862等标准
二、喷射系统参数
喷射距离
范围：300±10 mm（可调至305 mm）
调节方式：通过头模座前后移动精准定位。
喷口规格
直径：0.84 mm（标准孔径）
长度：12.7 mm（确保液体流稳态）。
喷射压力
三档位：10.7 kPa（80 mmHg）、16.0 kPa（120 mmHg）、21.3 kPa（160 mmHg）
精度控制：±1 kPa（部分型号支持压力无极可调）。
液体喷射速度
对应值：450 cm/s、550 cm/s、635 cm/s（与压力档位匹配）。
次喷射量
标准容量：2 mL合成血液（表面张力：0.042±0.002 N/m）
样品夹具
可上下移动，左右移动，操作方便
三、样品处理系统
将医用口罩合成血液穿透测试仪取出后，放置于测试室内平稳且水平的平台上，要求室内温度和湿度稳定。仪器工作时要求工作台坚固稳定。
将电源线连接至仪器后面的插口中，然后将电源插头插入适用的插座上、连接气源。
预处理条件
温度：21±5℃
湿度：85±5%
时间：≥4小时（测试前需恒温恒湿处理）。
四、压力与控制系统
气源要求
输入压力：0.35～0.8 MPa（压缩空气）
稳定性：气压波动≤±1 kPa（保障喷射一致性）。
计时精度
喷射时间：1秒（默认值，可自定义）
误差：±0.1秒（数显计时器控制）。
五、关键参数
|
参数项 |
规格 |
|
控制系统 |
PLC |
|
操作界面 |
5寸触摸屏，中英文切换 |
|
操作方式 |
触控操作，可设置、调用、修改测试程序 |
|
喷射距离 |
300±10 mm（YY 0469-2011） |
|
合成血液渗透判定 |
内侧面无渗透（喷后10秒内目检）（GB 19083-2023） |
|
压力变送器 |
0-50kpa，精度±0.5%FS |
|
尺寸 |
1000*490*415（mm） |
|
设备重量 |
47kg |
|
电源 |
AC 220V±10%，50 Hz |
|
气源 |
0-0.4kpa，客户自备 |
六、计量要求
|
标准号 |
建议计量内容 |
建议计量点 |
|
YY/T0691-2008 |
压力变送器0-50kpa，精度±0.5%FS |
标准要求10.6kpa 16.0kpa 21.3kpa |
七、满足标准测试项的其他仪器（可咨询销售）
|
标准号以及测试项 |
仪器名称 |
参考图 |
|
YY 0469-2011 |
口罩颗粒过滤性测试仪 |
|
|
YY 0469-2011 |
医用口罩细菌过滤测试仪 |
|
八、试剂配方
|
试剂名称 |
合成血液 |
|
适用范围 |
适合防护服或医用外科口罩等对合成血液穿透的抵抗能力 |
|
配制依据 |
YY/T 0700-2008/ISO |
|
仪器设备 |
量筒、烧杯、容量瓶 |
|
电子分析天平 |
|
|
电加热混匀仪 |
|
|
pＨ酸度计 |
|
|
张力仪 |
|
|
主要试剂 |
羧甲基纤维素钠 ，[CMC-Sigma9004-32-4中粘度] |
|
聚氧乙烯（20）山梨糖醇酐月桂酸脂 （吐温20）[Fluka9377] |
|
|
氯化钠（分析纯） |
|
|
苋菜红染料【sigma 915-67-3】 |
|
|
磷酸二氢钾 |
|
|
磷酸氢二钠 |
|
|
2-甲基-4-异噻唑啉-3-酮盐酸盐（MIT） |
|
|
pＨ |
范围：7.3 ± 0.1 检测结果:7.3 |
|
张力 |
范围：0.042 N/m ± 0.002 N/m 检测结果：0.043N/m |
|
检测地点 |
生物化学检测室 |
九、产品特点
|
优点 |
集成化操作系统，触摸屏按键设置，一键启动，测试稳定，数据安全可靠 |
|
核心竞争力 |
操作简单方便，设备故障率低，使用国内或进口先进检测元件，整机操作顺畅，误差小，使用年限长 |
|
数据显示 |
1、实时显示当前压力、设定压力、测试时间 2、配备USB接口，可导出测试数据及曲线（Excel/PDF格式）；可选配RS232接口连接电脑打印机
|
|
结构特点 |
通电就可以使用，简单快捷 |
十、标配及用途
|
名称 |
数量 |
用途 |
参考图 |
|
主机
|
1台 |
设备整机发货，无需安装，通电通气即可使用 |
|
|
电源线 |
1根 |
设备连接插座使用 |
/ |
|
扳手 |
1个 |
备用 |
/ |
|
量杯2000ml |
1个 |
/ |
/ |
|
试管 |
1个 |
/ |
/ |
|
托盘 |
1个 |
/ |
/ |
|
磁铁 |
4个 |
（如机器自带不配） |
/ |
|
开关阀 |
1个 |
/ |
/ |
|
管子 |
1根 |
2米 |
/ |
|
说明书 |
1份 |
介绍设备使用方法以及保养等注意事项 |
/ |
|
操作视频（电子版） |
1份 |
视频指导操作流程，学习更方便 |
/ |
|
合格证及保修卡 |
1份 |
出厂质检，质保服务 |
暂无提供 |
|
铭牌 |
1个 |
记录设备整体信息 |
暂无提供 |
十一、应用场景与行业需求
|
使用单位 |
产品性能 |
|
医疗器械生产质检 |
口罩出厂前的性能验证，确保符合标准 |
|
第三方检测机构 |
用于产品认证，提供权威合规报告 |
|
科研机构 |
用于产品升级，满足医疗行业对产品的需求 |
十二、质保售后
|
安装调试 |
公司可在买方准备好设备所需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
|
保修 |
设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
|
维修反应时间 |
卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在最短的时间内尽快排除故障 |
|
终身服务 |
卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。 |
