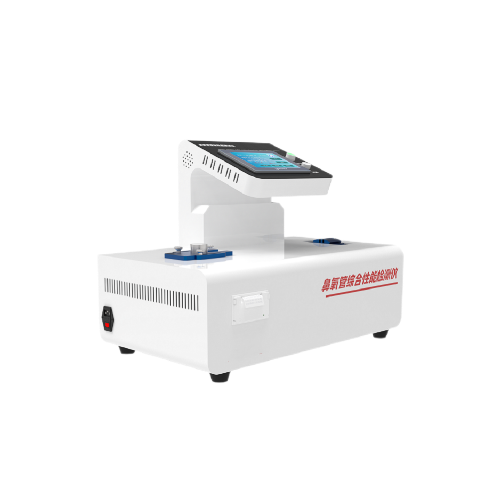

鼻氧管综合性测试仪

​Z051鼻氧管综合性测试仪 鼻氧管气流阻力测试仪 鼻氧管抗扁瘪性测试仪 鼻氧管泄漏测试仪 鼻氧管耐压强度测试仪 鼻氧管气流阻力与抗扁瘪测试仪 鼻氧管多功能测试仪 鼻氧管综合测试仪



一、设备简介

一款用于测试鼻氧管气流阻力、抗扁瘪性等多项性能的设备，也称为鼻氧管气流阻力和抗扁瘪性检测仪、鼻氧管检测设备，符合YY/T 1543-2017《鼻氧管》的测试要求。该设备适用于所有鼻气管，不论是独立的鼻氧管还是用于和湿化瓶、面罩连接的鼻氧管。可测试鼻氧管气流阻力、抗扁瘪性、泄漏测试、耐压强度，耐弯折（通畅性）等指标。



二、核心测试功能与原理‌

‌气流阻力测试‌

‌原理‌：通过高精度压力传感器监测鼻氧管两端压差（ΔP = P₂ - P₁），计算每米管道压力增量‌。

‌步骤‌：

预处理：样品在23℃±2℃环境静置1小时；

供气测试：以额定流量供气，记录连接前后压力差值‌。



‌抗扁瘪性测试‌

‌原理‌：截取0.5m鼻氧管样本，弯曲末端100mm成U形（间距X=3d，d为管径），监测初始流量衰减（降幅≤25%为合格）‌。

‌关键‌：U形夹具间距需根据管径动态调整，避免误判‌。



‌扩展功能（综合机型）‌

‌泄漏测试‌：施加压力检测气体泄漏（无泄漏为合格）‌。

‌耐压强度‌：承受一定的工作压力（取较大值）不破裂‌。

‌通畅性‌：确保15L/min氧流量稳定通过湿化系统‌。





三、技术优势

•严格按照YY/T 1543-2017标准设计

•支持气流阻力、抗扁瘪性、泄漏测试、耐压强度五大测试功能

•7寸彩色触摸屏控制，直观的操作界面，带来操作体验的极大提升

•设备配有微型打印机，可适时打印实验结果。

•配有高精度压力传感器，通过旋转压力旋钮可稳定控制输出压强

•配有高精度流量计，可精准测试通过导管流量

•独有的转轮式设计，可满足多种规格内径的鼻氧管测试抗扁瘪性

•采用通用设计的锥形测试接口，能够满足市面上大多数产品的测试要求

•设备自带强大数据储存功能

•微型打印机和USB通用数据接口，方便数据输出和传递

•过载保护、以及掉电记忆等智能配置，有效保证用户的操作安全

•提供软件免费升级服务







‌四、关键技术参数‌

‌参数项‌	指标范围‌
控制系统‌	PLC控制系统
操作界面‌	彩色7寸触摸屏，中英文切换
测试项目‌	鼻氧管气流阻力、抗扁瘪性、泄漏测试、耐弯折（通畅性），耐压强度，通畅性
压力传感器范围‌	0～300 kpa用于成人鼻氧管和10kpa用于儿童鼻氧管，精度：±0.1％FS
流量计范围	20L/min，精度士(1.5+0.2%FS)
气源压力	0mpa ～0.4 mpa（气源用户自备）
气源接口	Φ8 mm聚氨酯管
外形尺寸	800*400*520mm
电源	AC 220V,50Hz
重量	15.2 kg
适用鼻氧管规格	2-2.5-3-4-5-7可制定其他规格





‌五、执行标准及标准化流程与质控

符合标准

YY/T 1543-2017《鼻氧管》的测试要求‌

‌环境要求‌

测试前样品需在23℃±2℃环境预处理1小时。

‌关键判定标准‌

气流阻力：ΔP ≤ 2.0kPa/m；

抗扁瘪性：流量衰减≤25%初始值‌；

泄漏/耐压：100kPa无泄漏，200kPa不破裂‌。

‌校准维护‌

季度校准压力传感器，偏差≤±0.01kPa‌；

工作环境：温度5–40℃、湿度45–80%‌。



‌六、应用价值‌

‌生产端‌：某厂商引入综合测试仪后，不良率从3%降至0.3%‌；

‌临床安全‌：避免氧疗中断风险，保障呼吸支持稳定性‌。

注：抗扁瘪测试需严格把控U形弯曲间距（X=3d），管径差异可能导致结果偏差‌。



七、配置清单

主机1台；

测试软件1套；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;

配1/8宝塔接1个;

鲁尔接头1/8外接1个;
