鞋衬耐渗水试验仪

​

一、介绍

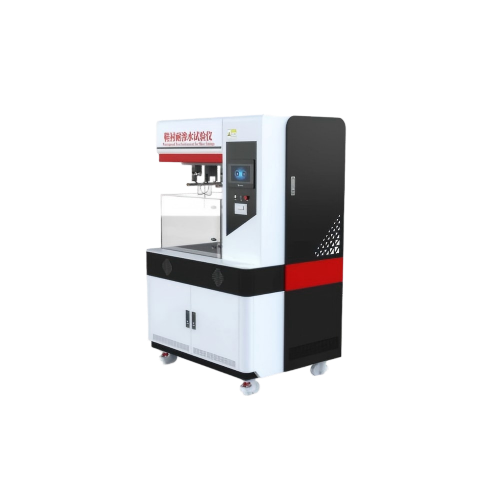

鞋衬耐渗水试验机是一种用于检测胶面鞋(靴)内衬套防水性能的专用设备。



二、关键技术参数

‌参数类别‌	‌指标范围‌
控制系统‌‌	PLC控制系统
操作界面‌	彩色7寸触摸屏显示，中、英文菜单式操作，简单方便，显示直观
打印机	嵌入式打印机
测试方法	充气法/浸泡法
测量范围	0-100kpa
精度	±0.5%kpaF.S
充气压力	0.4kpa-0.6kpa（空压机客户自备）
测试时间	0-9999s可任意设置
测试工位	2工位
控制方式	触摸屏自动控制



三、执行标准及应用

符合标准

HG/T 3664-2000，GB 25037-2010试验等标准。

测试原理

将空气灌至袜套里通过空压机输入压缩空气，注入空气后将试样浸入水槽至边缘并施加(10±0.1kpa)的连续内部压力30S，将袜套压至水箱内以测试防水防漏性。



四、测试流程

试样准备‌

4.1、试样从同批成品靴(鞋)中抽取

4.2、试样每组不少于3双

测试方法及步骤

充气法

4.1.1将试样靴口用夹具密封。

4.1.2向被密封的靴腔内充人压缩空气

4.1.3 当靴腔内空气压力达到10 kPa±1.5kPa后将试样靴浸人水槽中，使水面距靴口75mm~40mm，并使压力稳定30s士2s，观察靴表面是否有气泡冒出。‌

浸泡法

将试样浸人水中，使水面距鞋(靴)口30mm~25mm，经过16h士0.5h取出，检查是否有水渗人鞋(靴)内。

‌

五、试验结果及其表述

5.1按充气法测试时观察靴表面有无气泡冒出。

5.2按浸泡法测试时使用试纸或其他方法进行观察有无水渗入鞋(靴)内。

5.3每组试样的试验结果按只表示



六、配置清单

主机1台；

测试软件1套；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;
