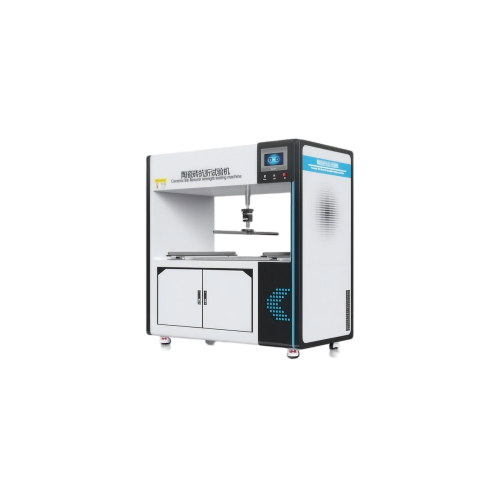

陶瓷砖抗折试验机



一、产品简介：

陶瓷砖抗折机主要是用来测量陶瓷砖、玻璃等脆性非金属板材抗弯强度的试验设备。适用测量工程陶瓷、电磁、瓷管、日用陶瓷、纸面石膏板、纤维水泥制品、天然饰面石材等材料的抗折试验。



二、关键技术参数：

‌参数项‌	规格‌
控制系统‌‌	PLC控制系统
操作界面‌	彩色7寸触摸屏显示，中、英文菜单式操作，简单方便，显示直观
打印机	嵌入式打印机
试验力	0N~10000N (精度±1%FS）可选配其他精度量程
丝杠行程	≥130mm
支承辊、压刀辊半径	15mm(外面包有 5mm 厚橡胶)
两支承银间距	160mm~1000mm(可调定)
加载速度	0~250(N/S)可调
电源电压	AC220V 50Hz



三、执行标准及测试原理：

GB/T 3810.4-2016 陶瓷砖试验方法第 4部分中断裂模数和破坏强度的测定和国际标准

ISO 10545-4:1995《陶瓷砖-第 4 部分:断裂模数与破坏强度的测定方法》

测试原理：

以适当的速率向砖的表面正中心部位施加压力,测定砖的破坏荷载、破坏强度、断裂模数.



四、步骤

1、用硬刷刷去试样背面松散的粘结颗粒。将试样放入干燥箱中,温度高于105℃,至少24 h,然后冷却至室温。应在试样达到室温后3h内进行试验。

2、将试样置于支撑棒上,使釉面或正面朝上,试样伸出每根支撑棒的长度为。

3、对于两面相同的砖,例如无釉马赛克,以哪面向上都可以。对于挤压成型的砖,应将其背肋垂直于支撑棒放置,对于所有其他矩形砖,应以其长边L垂直于支撑棒放置。

4、对凸纹浮雕的砖,在与浮雕面接触的中心棒上再垫一层厚度与表1相对应的橡胶层。

5、中心棒应与两支撑等距,以1N/(mm²·s)±0.2N/(mm²·s)的速率均匀的增加荷载,每秒的实际增加率可按公式计算,记录断裂荷载F。



五、配置清单

主机1台；

测试软件1套；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;
