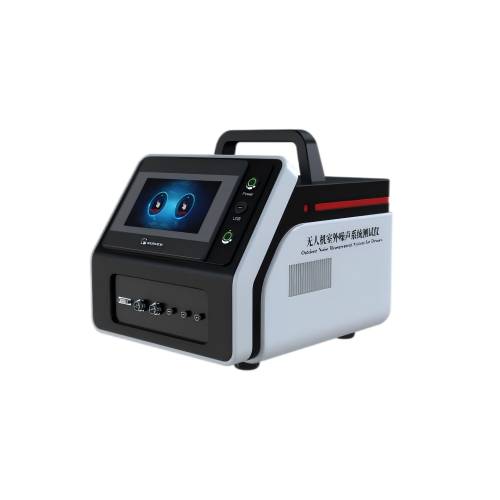

无人机室外噪声系统测试仪 文章

控制系统‌

PLC

操作界面‌

彩色7寸触摸屏，中英文切换‌

环境边界技术参数

温度区间

5℃~35℃

相对湿度

20%~90%RH

大气压力

86kPa~106kPa

风速限值

悬停：轴向风速≤2.1m/s

飞行：顺风向≤4.1m/s，垂直风向≤2.1m/s

背景噪声差值

ΔL≥10dB(A)

测点几何布局技术参数

传声器安装离地高度

1.0m~1.2m（固定取值）

无人机测试高度

H≥5×D（D=无人机最大整机直径）

测点至无人机中心水平距离

L（自定义，计算归一化必备参数）

双测点空间夹角

90°垂直布置（下方+侧向正交点位）

飞行测试直线轨迹

平行于双测点连线

噪声分析仪

测量频率范围

20Hz~20000Hz

动态范围

20dB(A)~140dB(A)

通道数

双通道同步采集

传声器频率

20Hz~20kHz

气象监测单元参数

温度

量程 -20~60℃，精度±0.5℃

湿度

0~100%RH，精度±3%RH

三维风速

0~30m/s，精度±0.2m/s

气压

80~110kPa

采样频率

1Hz同步噪声采集

安全防护

急停按钮

电源

AC220V，50Hz
