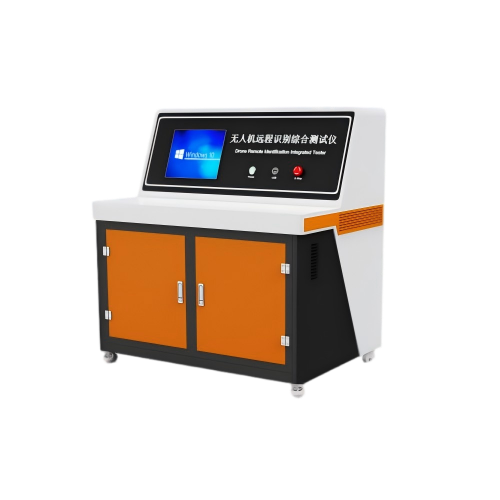

无人机远程识别综合测试仪

‌一、仪器介绍

无人机远程识别综合测试仪是面向无人机远程识别合规检测、低空空域管控的专用设备，核心依据‌GB 42590-2023‌国家标准研发，可解析无人机的Wi-Fi、蓝牙广播协议，校验识别码、定位信息的传输完整性，输出可直接用于认证的原始数据报告，是无人机研发生产、合规检测、低空安防场景的核心工具。

二、满足标准

依据标准: GB 42590-2023附录A

三、技术参数

‌参数项‌	规格‌
控制系统	工业级PLC+Windows系统
操作界面	彩色10寸嵌入式工业电脑，支持WiFi连接，
工作频段
WiFi 2.4GHz	2400 MHz～2476 MHz
WiFi 5.8GHz	5725 MHz～5829 MHz
Bluetooth BLE	B2402 MHz～2484 MHz
信道配置（标准强制信道）
2.4G 固定信道 6	中心频点2437 MHz
5.8G 固定信道 149	中心频点5745 MHz
信道带宽：20 MHz	信道带宽：20 MHz
工作模式：	全频段自动轮询扫描/指定信道锁定模式可切换
接收灵敏度
WiFi Beacon 帧接收灵敏度	≤-85 dBm
BLE 广播报文接收灵敏度	≤-92 dBm
天线配置
2.4G全向天线	增益≥6 dBi，SMAK 接口
5.8G全向天线	增益≥9 dBi，SMAK 接口
BLE一体化天线	支持外接天线扩展
设备上电信号捕获时间≤ 3 s	≤ 3 s
报文接收至解析完成时延	≤20 ms
内置UTC时钟同步	报文时间戳精度≤ 10 ms
支持同时跟踪解析	50 台无人机远程识别目标
配套RTK 高精度定位子系统	（附录A 位置精度比对试验必备）
系统组成	RTK 基准站 + 移动流动站
坐标系	WGS84（与无人机广播坐标统一）
定位精度	水平 ±1 cm+1 ppm；垂直 ±2 cm+1 ppm
数据输出更新频率	≥10 Hz
支持 PPS 秒脉冲时间同步，与测试主机 UTC 时间对齐；	用于真值比对，计算无人机广播位置误差。
网络式远程识别测试模块	附录A 网络上报试验
	内置模拟监管综合服务平台服务器
	内置模拟监管综合服务平台服务器
	支持接收无人机 4G/5G 网络上报远程识别数据包
	功能：报文完整性校验、上报时延统计、断线重连监测
	内置模拟监管综合服务平台服务器
支持接收无人机	4G/5G 网络上报远程识别数据包
功能：	报文完整性校验、上报时延统计、断线重连监测
通信协议支持	TCP、UDP、MQTT
并发连接数量	≥100 路
测试日志持久存储	≥90 天，数据不可篡改
对外电气与通信接口	兆以太网（RJ45） USBC 数据与供电接口RS485（可选）
支持上位机程控控制	可接入自动化测试系统
安全装置	急停按钮，过载防护
电源	AC220V±10% 50Hz

三、整套设备完全满足

1.WiFi广播式远程识别报文合规性测试；

2.BLE蓝牙广播远程识别测试；

3.报文广播周期、完整性、丢包率测试；

4.无人机上报位置信息精度比对试验；

5.网络式远程识别上报功能与时延测试。

四、主要应用场景

无人机合规检测：为无人机研发团队、生产企业、第三方检测机构提供标准化测试能力，验证无人机远程识别功能是否符合国标要求，输出合规认证所需的测试报告。

重点空域安防：部署在城市核心区、机场、车站等敏感区域，实现对违规黑飞无人机的快速侦测与溯源，保障低空空域安全。

大型活动保障：在赛事、会展等大型活动现场，可快速完成周边空域巡检，实时掌握所有无人机动态，消除低空安全隐患。

封闭区域管控：在园区、厂区等封闭区域，监测非授权无人机的违规闯入，防范信息泄露等安全风险。

五、基本配置

主机1台

扳手1套

电源线1根

说明书1份

合格证1份

保修卡1份

铭牌1份
