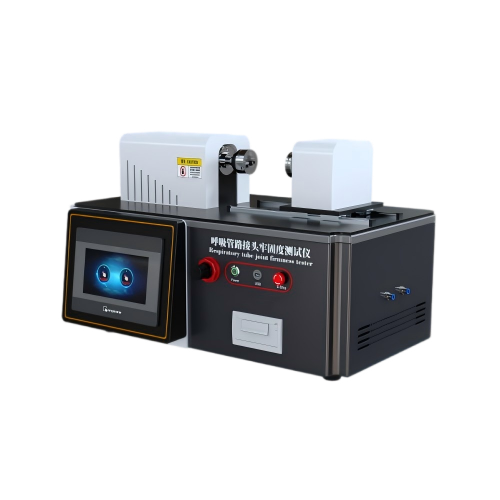

Z664 呼吸管路接头牢固度测试仪

一、设备介绍

本设备专为ISO 17256 麻醉和呼吸设备-呼吸治疗管路及接头开发，用于模拟医疗管路与接头规定轴向力、扭矩装配工况，完成装配后做内部气压保压脱落验证，用于评价呼吸类医疗管路接头装配牢固性能。设备集成轴向力装配、扭矩拧紧装配、气压保压、脱落判定一体化测试，满足医疗器械实验室研发、来料检验、型式检验需求。

二、执行标准：

ISO 17256 麻醉与呼吸复苏设备-呼吸治疗管路及接头件

三、技术性能参数

‌指标‌	‌参数‌
控制系统‌	PLC
操作界面‌	彩色7寸触摸屏，中英文切换‌
轴向力输出范围	0-100 N 精度±0.5%FS
装配推进速度	5-50 mm/min 可调，低速平稳装配
位移行程	0-100 mm
扭矩输出范围	0-1 N·m精度±0.5%FS
旋转转速	1-10 rpm，低速拧紧装配，避免冲击
旋转角度范围	0-360°
试验气压范围	0-500 kPa
压力控制精度	±2 kPa，满足 200 kPa±10 kPa
保压计时范围	0-999 s 可自由设定
介质	压缩洁净空气；具备压力跌落监测，脱落自动报警
标准测试接头	锥角 2°±0.1°；R0.25±0.1；M6*1 螺纹；表面粗糙度 RA0.8；尺寸 Φ6、Φ3.5
气源	0.4-0.7 MPa 洁净干燥压缩空气（客户自备）
执行流程	自动：施加轴向力→施加设定扭矩锁紧→切换气路充压→计时保压→判定是否脱落
安全防护	配备过载保护、极限限位、紧急停机功能，测试安全性高
电源	AC 220V，50 Hz

四、基本配置

主机1台；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;
