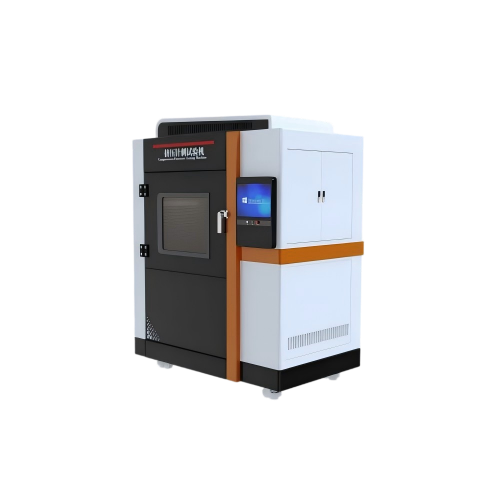

13023169219L043 10吨电动伺服立式挤压针刺试验机、挤压针刺试验机
一、设备介绍
用于锂电池挤压、针刺安全测试，满足多项国内外电池安全标准，模拟电池受挤压、钢针穿刺工况，评价锂电池安全性能。
二、工作原理
设备采用电动伺服传动系统提供驱动力，可完成锂电池挤压、针刺两类安全试验。将锂电池试样放置于防爆试验腔内部工装工位，伺服机构带动挤压压板或者针刺钢针向下运动对电池试样施加载荷；设备同步采集力值、位移、电池电压、电池温度信号，结合四种停机逻辑完成试验。
三、关键性能参数
|
项目 |
参数要求 |
|
控制系统 |
工业级PLC |
|
操作界面 |
10寸工业电脑，支持中英文菜单切换 |
|
最大挤压针刺力 |
100kN |
|
力值控制精度 |
≤±1%FS，压力显示精度±1kg |
|
针刺速度 |
0.1~30mm/s 无级可调 |
|
挤压速度 |
0~20mm可调 |
|
针刺速度控制精度 |
±0.02mm/s |
|
针刺位置控制精度 |
±0.02mm |
|
挤压有效行程 |
≥470mm |
|
电压采集范围 |
0~80V（采集精度±0.01%FS±5dgt），电压分辨率1mV |
|
电压采集通道 |
≥1个 |
|
温度采集范围 |
-40~1000℃（K型热电偶） |
|
温度分辨率 |
0.1℃ |
|
钢针直径 |
d5，针尖角度45°，最大长度420 mm |
|
使用单通道时温度采集速度 |
1s/次 |
|
使用单通道时电压采集速度 |
100ms |
|
动态像素500万 |
|
|
温度采集精度 |
≤±1℃ |
|
有泄爆窗和防爆链条 |
|
|
挤压头形式 |
R75， L480 |
|
安全保护 |
配备过载保护、急停按钮 |
|
电源 |
单相AC220V 功率1.5KW |
四、执行标准
符合 GJB 2374A-2013、GB 43854、GBT 36672-2026（待发行）、SJ 20941、IEC 62660-2、SAEJ 2464、GBT 38031-2025、UL 2054
五、配置清单
主机1台；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
