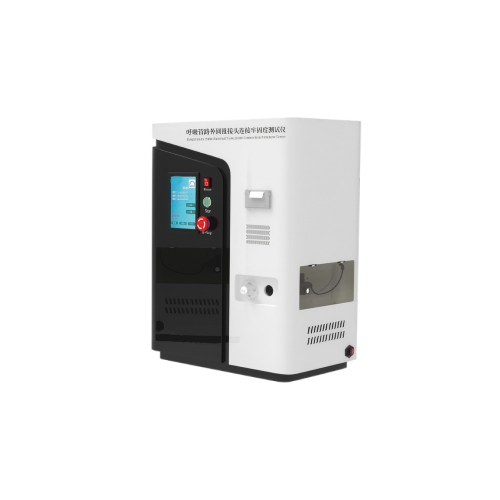

呼吸管路外圆锥接头连接牢固度测试仪
一、产品介绍以及特点
产品介绍：
呼吸管路外圆锥接头连接牢固度测试仪是用于评估呼吸管路外圆锥接头连接性能的专用设备，广泛应用于医疗器械制造、质量检测及研发领域。
产品特点；
|
优点 |
集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，一台设备满足多项测试，测试稳定，数据安全可靠 |
|
核心竞争力 |
操作简单方便，设备故障率低，使用国内或进口先进检测元件，整机操作顺畅，误差小，使用年限长 |
|
数据显示 |
1、实时显示当前力值、设定力值、测试时间、移动速率等 2、自动判断试样合格/不合格，并显示、报警 3、内置大容量存储器，可存储不少于1000组测试数据（数据一般保留7天会被覆盖） 4、配备USB接口，可导出测试数据；可选配RS232接口连接电脑打印机 |
|
结构特点 |
通电就可以使用，简单快捷 |
二、满足标准
|
标准号 |
名称 |
|
YY0461-2003 |
麻醉机和呼吸机用呼吸管路 |
|
ISO5367-2000 |
用于麻醉设备和呼吸机的呼吸管路 |
三、关键参数
|
参数项 |
规格 |
|
控制系统 |
工业级PLC |
|
操作界面 |
彩色7寸触摸屏，支持中英文菜单切换、实时动态显示及数据存储 |
|
操作方式 |
全触控操作，可设置、调用、修改测试程序 |
|
打印机 |
嵌入式打印机 |
|
测试区域 |
有控温系统，温度42±3度之间 |
|
压力传感器测量范围 |
0 N〜100N,精度±0.01N（可任意设置） |
|
拉力速度 |
0-50mm/min 0-200mm/min 可任意设置 |
|
拉力间距 |
不小于150mm |
|
数据存储 |
200组 |
|
夹具 |
1套 |
|
接头 |
鲁尔内外接头 |
|
控制器 |
时间控制器 |
|
安全配置 |
急停按钮，过载保护 |
|
尺寸重量 |
约535*480*800（mm） 约重80kg |
|
功率 |
约80W |
|
电源电压 |
AC220V 50Hz |
|
自制软件，实时监测，可USB导出结果，可连接电脑 |
|
四、计量要求以及测试项介绍
|
标准号 |
建议计量内容 |
建议计量点 |
|
YY0461-2003附录B、C |
压力传感器0 N〜100N，精度±0.01N |
标准要求精度士2N，建议计量精度士2N |
|
测试项 |
||
|
外圆锥接头的连接牢固度 |
通过在端部施加一个轴线方向的拉力，观察在该规定的拉力下平滑端是否分离.以此试验平滑端与相应规格的外圆锥接头的连接牢固度。 |
|
五、满足标准其他测试项的仪器（完整资料可咨询销售）
|
标准号以及测试项 |
仪器名称 |
图片 |
|
YY0461-2003附录ADEF，ISO5367-2000附录ADEF |

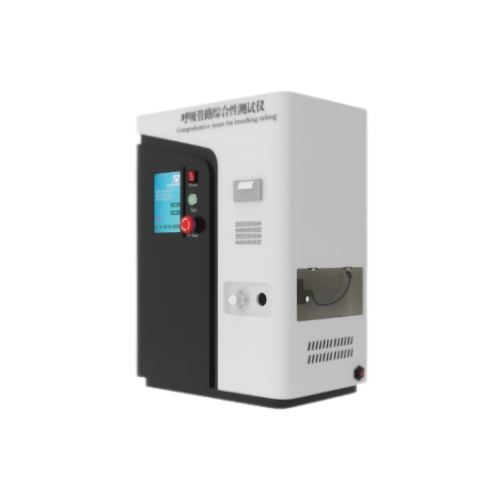

呼吸管路综合性测试仪 |
|
|
YY0461-2003附录A，ISO5367-2000附录A |
呼吸管路气流阻力测试仪 |
|
|
YY0461-2003附录D，ISO5367-2000附录D |
呼吸管路泄漏测试仪 |
|
|
YY0461-2003附录E，ISO5367-2000附录E |
呼吸管路弯曲气流阻力增加测试仪 |
|
|
YY0461-2003附录F，ISO5367-2000附录F |

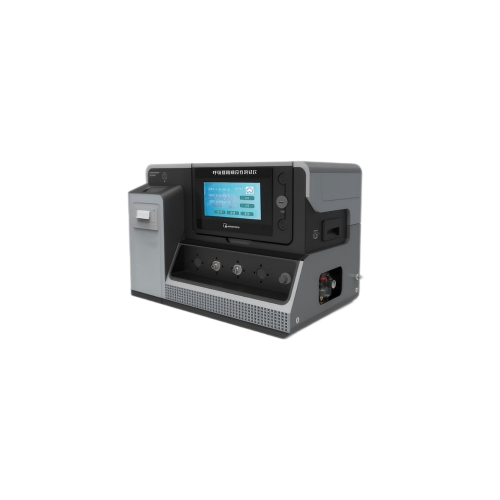

呼吸管路顺应性测试仪 |
|
六、试验步骤:
B.1原理
通过在端部施加一个轴线方向的拉力,观察在该规定的拉力下平滑端是否分离,以此试验平滑端与相应规格的外圆锥接头的连接牢固度。
B.2试件
试验在有平滑端的呼吸管路上进行。
B.3仪器
B.3.1施加拉力的装置,能在离开管路端部至少150mm处沿轴线方向以(50士5)mm/min施加不少于40N的拉仲力。
B.3.2测量所加拉伸力(B31)的装置,精度为±2N。
B.3.3一个22mm或15mm金属外圆锥接头,22mm的接头带槽。尺寸符合YY1040.1规定，表面粗糙度按GB/T1031规定要求测定时为0.8pm。
B.4步骤
B.4.1本试验步骤在(42士3)℃温度下进行,并将呼吸管路在该温度、相对湿度不低于80%的条件下进行状态调节至少1h后进行。
B.4.2将呼吸管路的平滑端用蒸馏水蘸湿后锁接于试验接头(B.3.3)上,使该接头的整个轴长被覆盖。保护好圆锥试验接头。
B.4.3在离开管路端部至少150mm处,沿管路轴线方向以(50士5)mm/min的速率施加拉伸力(B.3.1),记录加力小于40N时的管路是否与外圆锥试验接头分离。
七、标配物品以及用途
|
名称 |
数量 |
用途 |
参考图 |
|
主机
|
1台 |
设备整机发货，无需安装 |
|
|
电源线 |
1根 |
设备连接插座使用 |
/ |
|
说明书 |
1份 |
介绍设备使用方法以及保养等注意事项 |
/ |
|
操作视频（电子版） |
1份 |
手把手指导操作流程，学习更方便 |
/ |
|
合格证及保修卡 |
1份 |
出厂质检，质保服务 |
/ |
|
不锈钢夹具 |
1套 |
用于样品的测试 |
/ |
|
铭牌 |
1个 |
记录设备整体信息 |
/ |
八、应用场景与行业需求
|
使用单位 |
产品性能 |
|
医疗器械生产质检 |
呼吸机、麻醉机管路出厂前的性能验证，确保符合标准 |
|
医疗机构设备维护 |
ICU、呼吸科定期检测管路密封性及阻力，避免临床使用中因管路老化导致通气障碍 |
|
第三方检测机构 |
用于产品认证，提供权威合规报告 |
九、使用注意事项
|
环境要求 |
测试需在恒温环境（如42±3℃）中进行，试件需提前状态调节≥1小时 |
|
校准维护 |
定期校验力值传感器，避免数据漂移 |
|
预处理 |
保持试样整洁干净，无缺陷 |
十、质保售后
|
安装调试 |
公司可在买方准备好设备所需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
|
保修 |
设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
|
维修反应时间 |
卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在最短的时间内尽快排除故障 |
|
终身服务 |
卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。 |
