烟花爆竹作业场所静电接地检测仪 文章

　

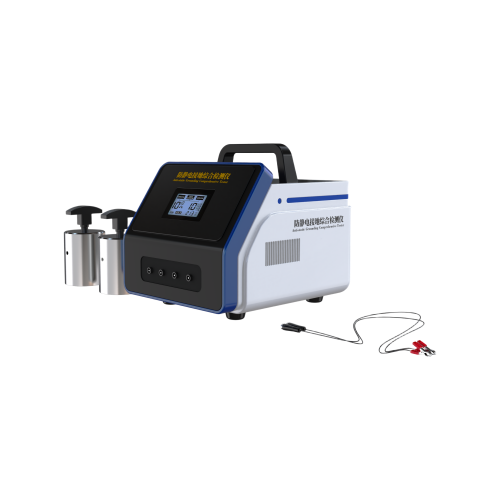

防静电接地综合检测仪、烟花爆竹作业场所静电接地检测仪



仪器介绍：

一台综合检测仪，覆盖「直接接地电阻、间接接地电阻、导静电工器具电阻、过渡（等电位联结）电阻」四类测量，用于烟花爆竹企业静电敏感场所防静电接地的日常检测与周期复检。



符合标准

‌AQ 4106-2008‌《烟花爆竹作业场所接地电阻测量方法》（直接接地电阻测量方法与仪器指标依据）、

‌AQ 4115-2025‌《烟花爆竹防止静电危害技术规范》（附录A间接接地电阻测定、附录B导静电工器具电阻测定，及各限值与检测周期要求）

参照GB 12158《防止静电事故通用要求》、GB 50515《导(防)静电地面设计规范》。



一、用途

1、‌直接接地电阻检测‌：

Ⅰ级、Ⅱ级静电敏感场所内涉药金属设备（混药机、球磨机、筛药机、造粒机、自动化生产线）、金属管道、金属支架、金属导体以及人体静电释放装置的接地电阻测量。标准限值‌≤100Ω‌，且涉药金属设备接地点‌不少于2个‌、机械设备所有部分应作‌跨接‌。

2、‌间接接地电阻检测‌：

工房导静电工作地（台）面、库房防静电地（台）面以及自流平地（台）面的‌对地电阻‌检测，判定其是否落在‌5×10⁴Ω～1×10⁶Ω（工房导静电面）/5×10⁴Ω～1×10¹⁰Ω（库房防静电面）‌的规定区间。

3、‌导静电工器具电阻检测‌：

接触裸露药物工器具（药勺、药桶、周转箱等）的电阻测量，限值‌≤1×10⁸Ω‌，为企业工器具台账和检验合格报告提供数据。

4、‌过渡电阻检测‌：

机械设备各部件、管道法兰/阀门跨接处、金属构件等电位联结处的‌连接（过渡）电阻‌，用于判断跨接是否可靠、是否存在虚接断点。

‌管理与合规用途‌：满足‌检测周期不大于6个月‌的定期检测记录需求，支持复工复产前的接地装置检查，数据可存储、导出，形成可追溯的检测台账。



二、工作原理

仪器采用‌分模块测量‌架构，四类测量对应四套原理，共用同一显示与数据管理单元。

‌1.直接接地电阻（a）—交流注入法‌
由内部DC/AC变换器将直流变为‌接近工频的低频恒定交流电流‌，经电流jiC与被测接地jiE构成回路，在被测ji上产生交流压降，经电压jiP引入交流放大器，锁相环同步跟踪检波后显示电阻值。采用交流（或周期性换向直流）是为了‌避免直流造成的ji化效应‌；配套倍率开关获得不同量程。可切换‌两点法、三点法、电位降法‌三种接线方式，其中三点法为本标准规定的直接静电接地电阻测定方法。

‌2.间接接地电阻（b）—高阻直流法‌
以直流测试电压施加于两个标准重锤电ji之间（ji间电阻）或电ji与接地网之间（对地电阻），测出微弱泄漏电流后按欧姆定律换算电阻值。因地面材料电阻高达10⁴～10¹⁰Ω量级，需高输入阻抗直流放大与屏蔽设计。

‌3.导静电工器具电阻（c）—两电ji/钳形高阻法‌
将被检样品置于‌绝缘垫‌上，通过钳形钳口或两接触电ji构成测量回路，施加直流电压后测泄漏电流换算电阻，用于判断工器具是否属于导静电制品。

‌4.过渡电阻（d）—四线（开尔文）大电流毫欧法‌
采用‌四端子恒流法‌：电流线C1/C2与电压线P1/P2分开，消除测试线电阻和夹口接触电阻的影响；以‌不小于0.2A（推jian≥1A）的直流恒流‌击穿被测点表面氧化膜，读取连接界面上的毫欧级电阻值。



三、主要技术参数

3.1通用参数

项目	参数
显示	3½～4位LCD/彩屏，带背光，中文界面
数据存储	≥1000组（含时间戳、温湿度、测点编号）
通讯	USB/蓝牙，支持导出报表
供电	内置可充锂电池+AC220V/50Hz；满电连续测量≥8h
工作环境	−10℃～+50℃，相对湿度≤85%RH
防护等级	IP54及以上
防爆型式（选配）	‌ExiaIICT4Ga本安型‌（用于爆炸危险区域时必配）
尺寸/重量	约220mm×200mm×110mm；≤2kg
计量	每年送法定计量机构检定/校准



3.2a直接接地电阻

项目	参数
测量范围	0～10Ω/0～100Ω/0～1000Ω（三档）
分辨率	0.1Ω（可做到0.01Ω）
准确度	±3%
测试电流	低频交流恒流，约1～10mA（接近工频）
允许地电压	≤5V（工频有效值），误差≤±5%
测量方法	两点法、‌三点法‌、电位降法
布ji条件	仪器距辅助接地ji‌≥10m‌；三点法三个接地装置间距≥5m



3.3b间接接地电阻

项目	参数
测量范围	10²Ω～10¹²Ω（覆盖5×10⁴～10¹⁰Ω）
准确度	±5%
测试电压	直流10V/100V/500V多档（低阻段用低压、高阻段用高压，按所依据方法选用）
测量电ji	两个‌直径(65±5)mm‌金属圆柱电ji；材料不锈钢或铜；接触端导电橡胶（硬度60±10邵氏A、厚度6±1mm、体积电阻<500Ω）；电ji单重‌(2.5±0.25)kg‌
测量方式	ji间（点对点）电阻、对地（对地网）电阻
电ji间距	按所依据测定方法设置
读数时间	数值稳定后读取（一般为加压后5～15s）



3.4c导静电工器具电阻

项目	参数
测量范围	10³Ω～10¹²Ω
准确度	±5%
测试电压	直流100V/500V
测量方式	钳形钳口夹持或两电ji接触（样品置于绝缘垫上）
判定限值	导静电工器具电阻‌≤1×10⁸Ω‌



3.5d过渡电阻（等电位联结电阻）

项目	参数
测量范围	0.001Ω～10Ω（可扩展0～100Ω）
分辨率	0.001Ω（可达0.0001Ω）
准确度	±(2%rdg+2d)；0.1Ω～10Ω段±(3%rdg+1d)
测试电流	‌≥0.2A‌，推jian≥1A（直流恒流）
开路测试电压	4～24V
接线方式	‌四线法（C1/C2/P1/P2）‌，具备线阻校验与自动扣除功能
判定	标准对跨接质量未直接给出限值，通常以连接可靠、无明显接触电阻为准，工程上等电位联结过渡电阻常按‌≤0.1Ω～0.2Ω‌或设计文件判定



四、测量方法与接线要点

‌直接接地电阻（三点法为主）‌：分别测出三根接地装置两两之间的电阻，再计算各自电阻；要求三个装置电阻相近、相互间距≥5m。测量时接地装置1m内地面应干燥（永久潮湿或有水者除外），仪器距辅助接地ji≥10m，避免直流ji化，采用交流或周期换向直流。

‌间接接地电阻‌：地面/台面清洁干燥后，电ji就位、加压、待读数稳定记录；测ji间电阻时两电ji置于同一被测面，测对地电阻时一端接被测面、另一端接接地网（或充水自来水管）。每个工房/库房至少选‌5个测点‌，选在人员操作和经常走动处，且距接地体1m以外，取算术平均值。

‌工器具电阻‌：样品置于绝缘垫上，钳口或电ji与样品可靠接触后读取。

‌过渡电阻‌：测"连接界面"而非"单个部件"——两表笔分别落在跨接两端，读数为该连接处总过渡电阻；测量前对测试点表面作除氧化处理，测后作防腐恢复。



五、判定限值对照（依据AQ 4115-2025、AQ 4106-2008）

检测对象	限值/要求
涉药金属设备、管道、支架直接静电接地电阻	≤100Ω，接地点不少于2个，设备所有部分应跨接
人体静电释放装置接地电阻	≤100Ω；可与建（构）筑物接地装置连接；不得与独立避雷针接地线及易引雷设施相连，与接地线间隔≥3m
工房导静电工作地（台）面	5×10⁴Ω～1×10⁶Ω
库房防静电地（台）面	5×10⁴Ω～1×10¹⁰Ω
导静电工器具电阻	≤1×10⁸Ω
检测周期	不大于6个月
自流平地（台）面	接地电阻5×10⁴Ω～1×10⁶Ω（铺设构造另按附录D）



六、标准配置附件

主机1台；

四端子测试线（含C1/C2/P1/P2，≥5m）1套；

辅助接地探针（电流ji、电压ji）2支；

重锤电ji（2.5kg级）2只；

绝缘垫1块；

钳形测量钳口1只；

电源线、防静电手套各1。
